시설물 안전 블랙박스

시설물의 안전상태를 판단하는 기울기, 균열, 변위 및 내구성(콘크리트 강도)를 측정하는 AI+IoT 센서로서 콘크리트 구조물의 안전 및 품질 상태를 실시간으로 확인합니다. 재난·재해와 같은 위험상황에 대하여 실시간 모니터링 및 위험상태 예측이 가능한 스마트 안전관리 기술 입니다.

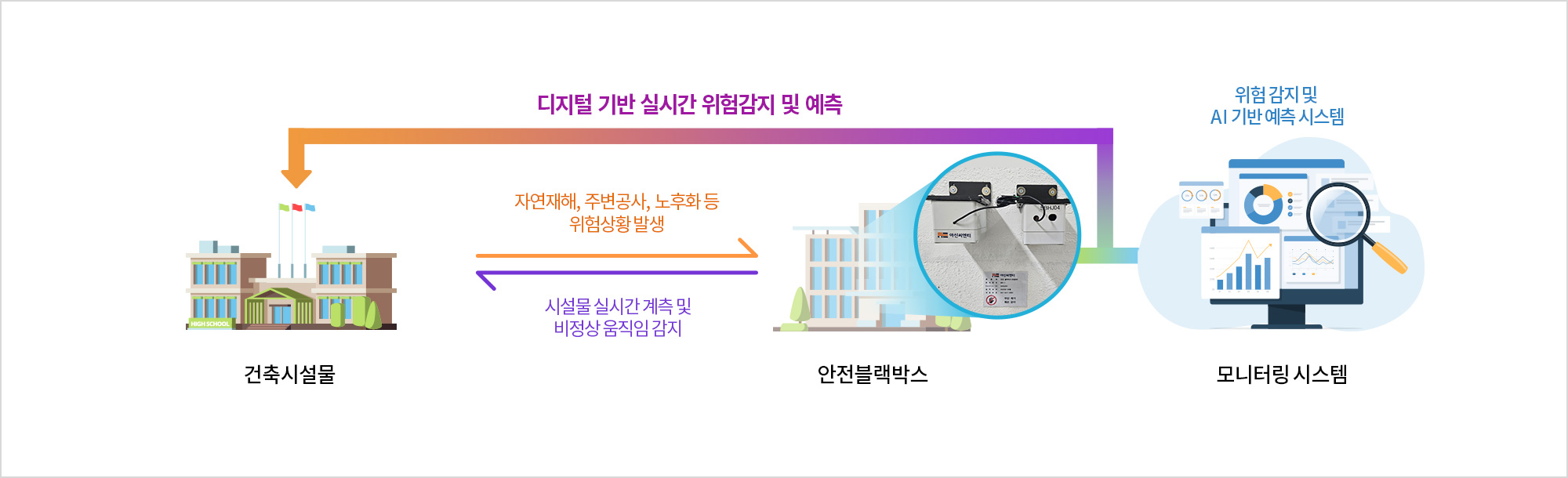

디지털 기반 시설물 안전블랙박스 안전관리 프로세스

제품 스펙

구성항목 기능
가속도 센서 기울기 시설물 기울어짐 상태 관리
지진가속도 지진시 가속도 확인
균열 센서 균열상태 관리
초음파 센서 시설물 내구성 관리
통신방법 LoRa, Wi-Fi, LTE

제품 타입

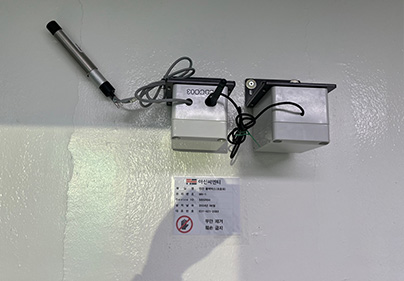

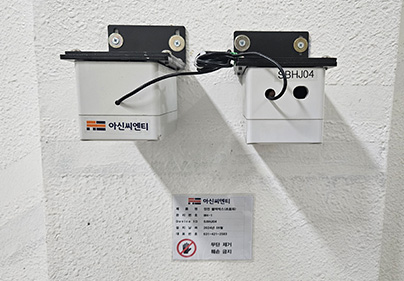

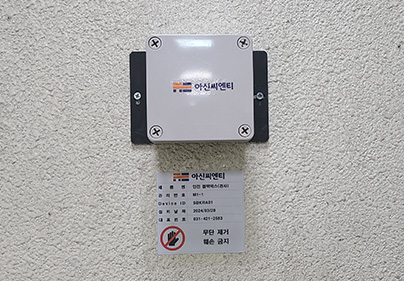

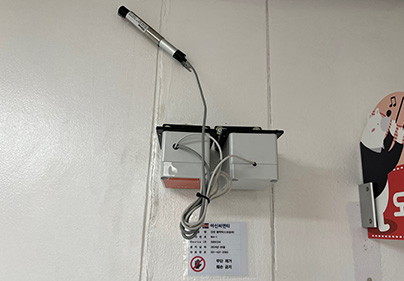

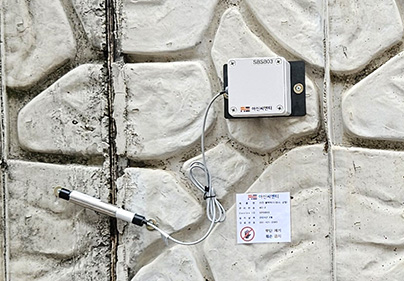

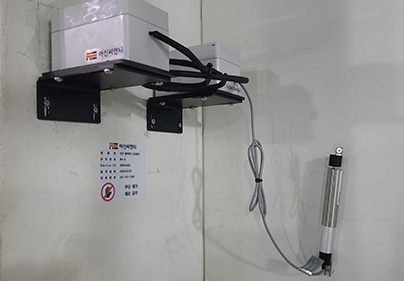

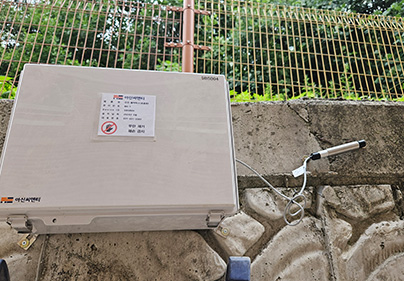

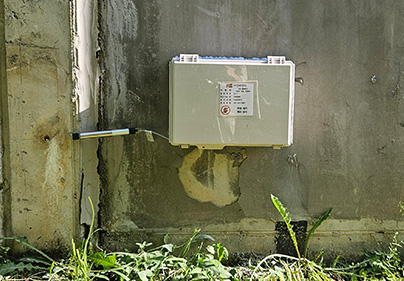

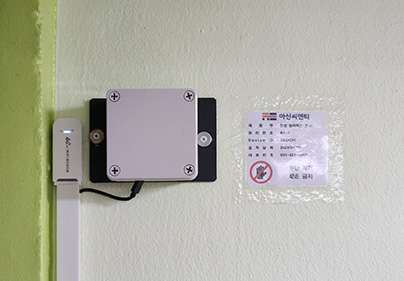

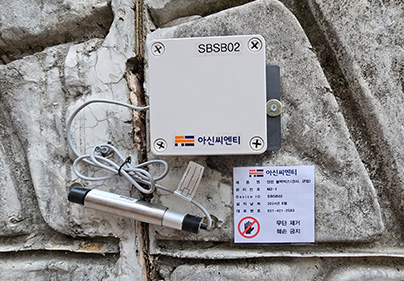

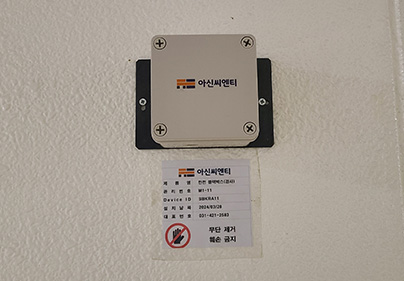

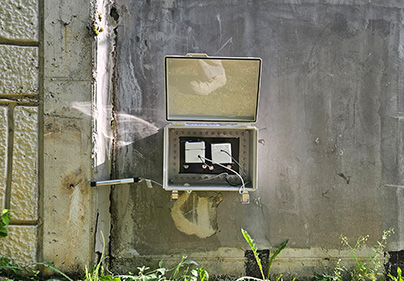

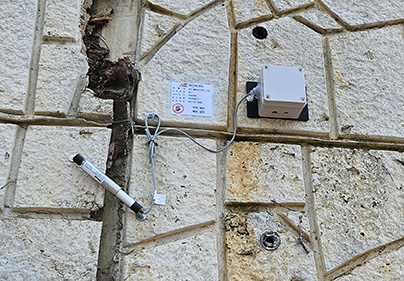

부착형 안전블랙박스
모델명 SS-B-04

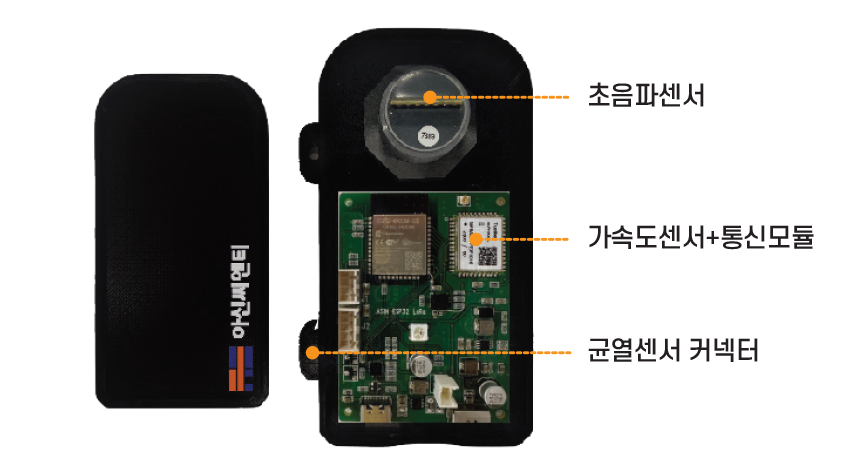

제품 초음파, 가속도, 균열 센서 통합 제품
기능 콘크리트 강도, 기울기, 균열, 진동
특징 자율작동 / 양방향 통신 장치제어 / 다양한 통신환경
활용 학교시설물, 노후건축물, 공사현장 주변 시설물 등 시설물 정기안전점검이 필요한 모든 시설물

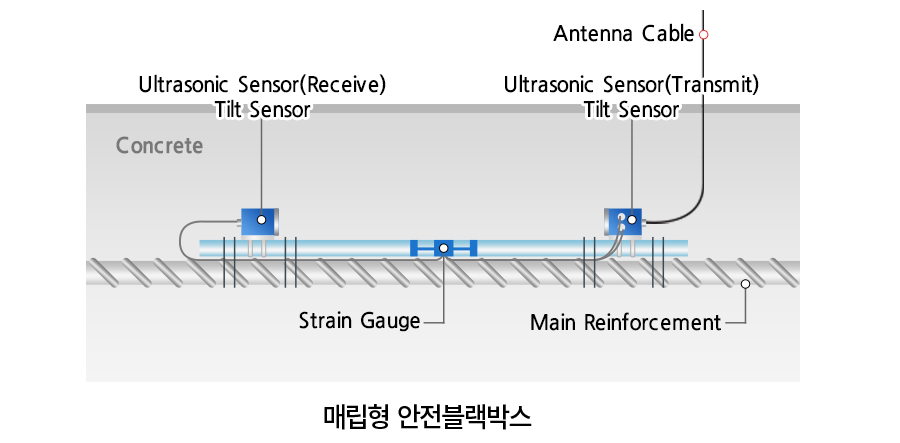

매립형 안전블랙박스
모델명 SS-B-05
제품 초음파, 가속도, 변형률계 센서 통합 제품
기능 콘크리트 강도, 기울기, 변형률, 온도 등
특징 자율작동 / 양방향 통신 장치제어 / 다양한 통신환경
활용 토목 및 시공 현장에서 콘크리트 타설 시 매립하여 기울기와 강도를 계측하고 시공 완료 후에도 지속 사용 가능

제품 주요기능

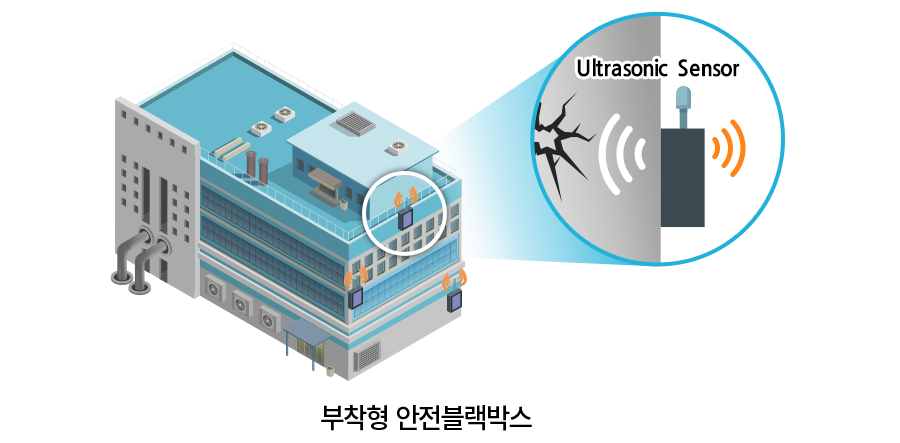

초음파 센서를 이용한 콘크리트 강도 계측

초음파 센서를 이용한 콘크리트 강도 계측은 비파괴 검사 기술 중 하나로 콘크리트 내부를 초음파를 통해 탐지하고, 그에 따른 속도를 측정하여 콘크리트의 강도를 평가 합니다. 콘크리트 구조물을 파손하지 않고 내부 구조를 평가할 수 있으며 실시간 측정으로 문제발생 시 빠른 감지 및 조치가 가능합니다.

실시간 계측 및 위험 예측

기존 시설물 안전관리 방식인 수동계측에서 벗어나 AI+IoT 융합 기술로 실시간 데이터 계측 및 안전관리가 가능하여 인력에 의존한 계측 오류 및 안전점검 당시에만 확인이 가능한 단발성 검사의 피해를 최소화 합니다. 데이터 기반의 예측 기술을 통해 단순 알람이 아닌 AI 분석으로 위험구간을 산정하고 데이터 예측에 따른 알림을 제공합니다.

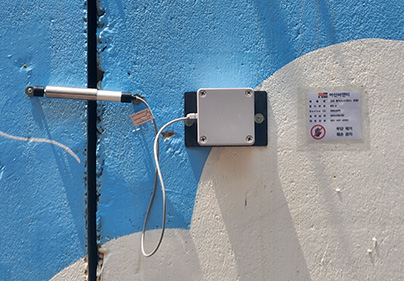

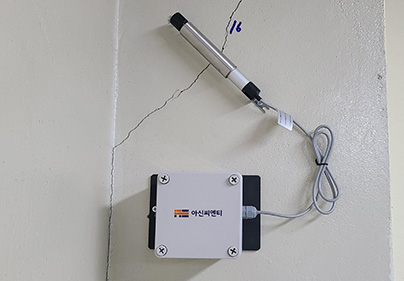

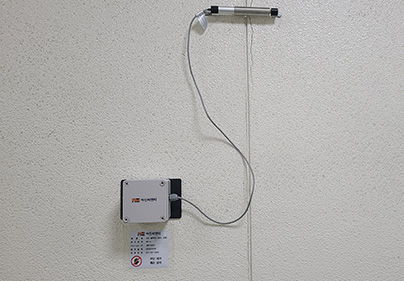

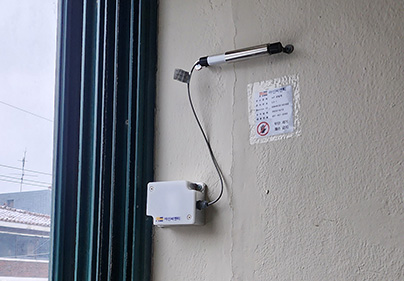

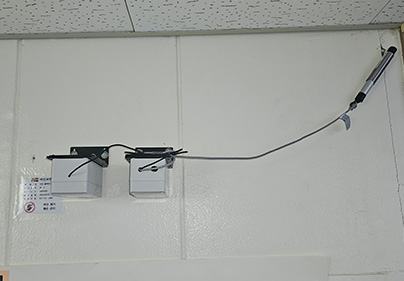

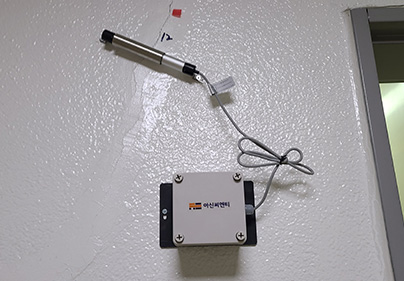

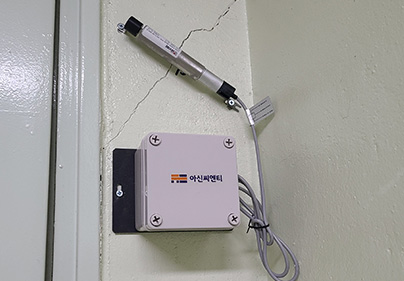

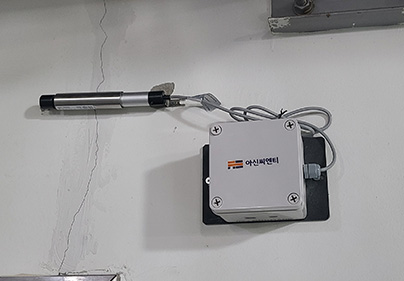

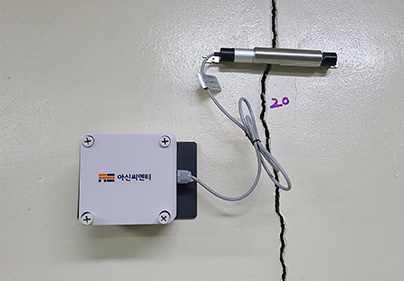

균열 센서를 이용한 시설물 균열 계측

구조물의 균열을 감지하고 실시간으로 모니터링하여 구조물의 안전성을 유지하는 센서로서 구조물 표면에 설치하여 균열 진행을 감지합니다.

가속도 센서를 이용한 시설물 경사도 계측

가속도 센서를 이용하여 굴착공사, 자연재해 등으로 변위의 영향을 받는 구조물의 기울기 변화를 측정하고 급격한 변화 또는 위험 수준의 경사도가 감지되면 알림을 주어 대규모 붕괴 사고를 예방합니다.

안전블랙박스 우수성

구분 시설물 정기점검(현재기술)
점검내용 주기
점
검
내
용		 외관조사
(육안)		 평가항목에 대한 외관조사
- 콘크리트 구조물 : 균열, 누수, 박리, 박락, 철근 노출 등		 2회/년
기울기 건물 기울기 측정 2회/년
균열 교육시설 주요부재 균열 크기 측정
시설물 내구성 정기 안전점검 시 미시행 -
구분 디지털 안전관리모델
점검내용 주기
점
검
내
용		 외관조사 외관조사(AIoT센서 점검 시) AIoT센서를 통한 실시간 안전관리 4회/년
기울기 건물 기울기 실시간 모니터링 8,640회/년
(1회/시간)
균열 주요부재 균열 실시간 모니터링
시설물 내구성 주요부재 강도 실시간 모니터링 8,640회/년
(1회/시간)

제품 주요실적

학교시설

서울 화곡초, 염창초, 한빛고 등 15개소

민간시설

한국 마사회, 삼성바이오로직스

지자체

노후건축물 안전관리 (서울특별시)
